十萬級
潔凈棚又被稱為100000級凈化棚或者十萬級無塵棚,它是在潔凈室建構完成后因配合制程生產于局部區域提高潔凈度需求而建置,除了具備機臺隔間之特性外還要依潔凈度高低需求不同做系統上之設計考量。尤其是針對較大區域。

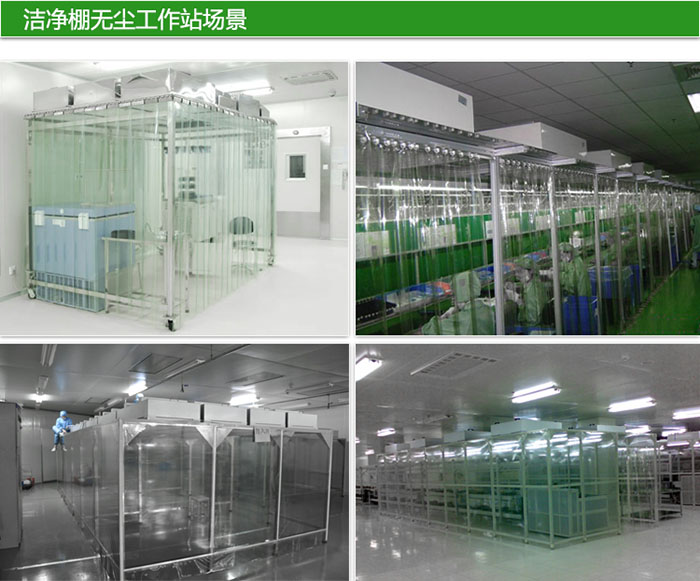

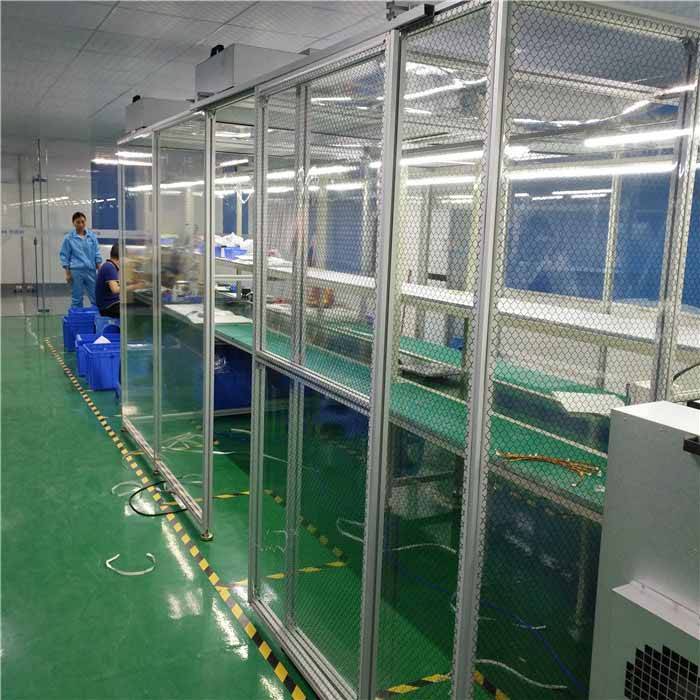

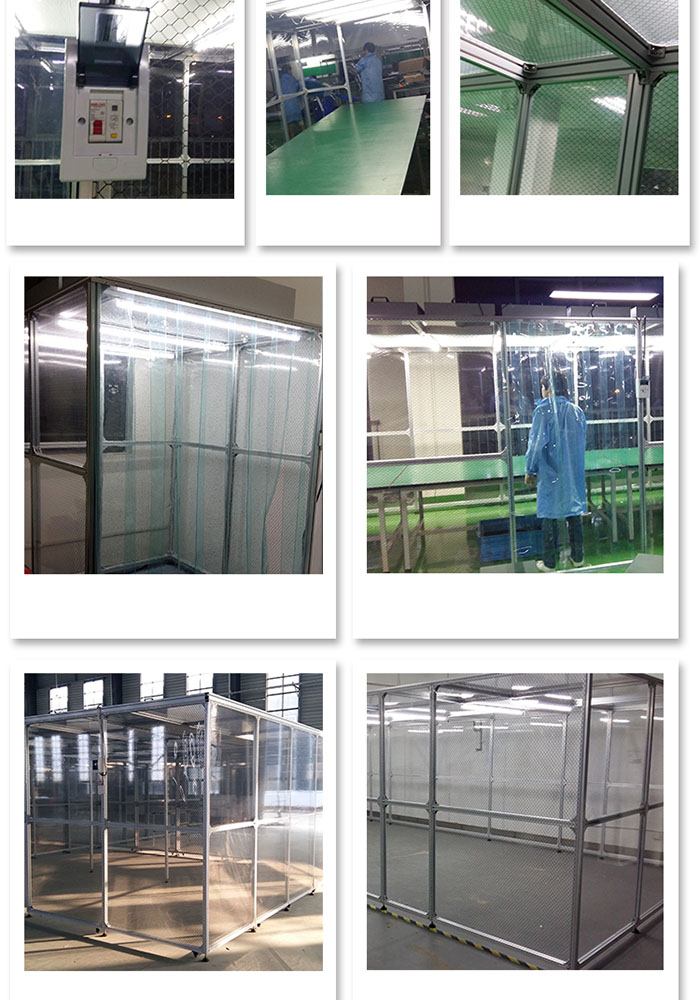

潔凈無塵棚是一種簡易的潔凈室,可快速提高區域潔凈度的設備。以工業鋁材(或不銹鋼方通、鐵方通烤漆)作為框架,采用滿布風機濾網機組

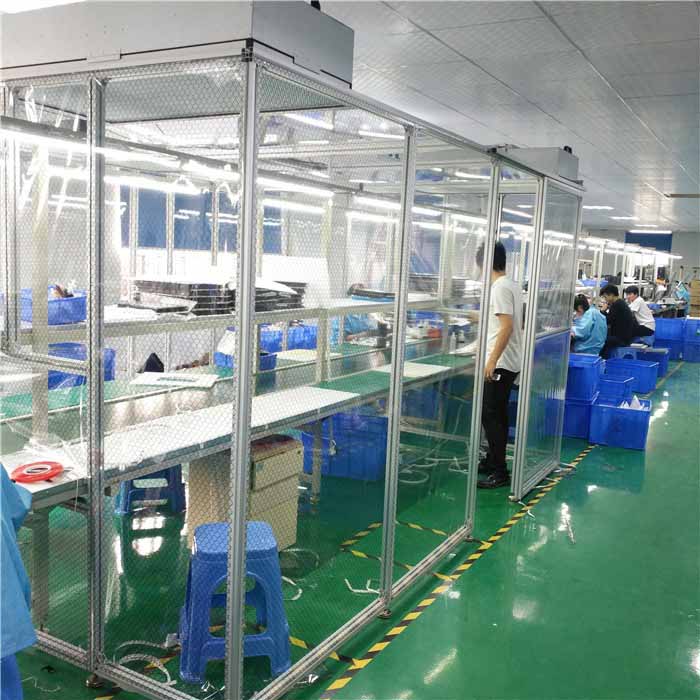

FFU送風,四周圍用防靜電垂簾(或鋼化玻璃),內部凈化級別,潔凈棚由于其低成本、方便快捷、靈活組裝,廣泛用于光電、電子流水線作業、實驗室、組裝區域等局部高潔凈度場合。潔凈棚價格是根據配置及尺寸要求來確定,沒有具體的統一標準。
十萬級潔凈棚滿足各種不同制造生產之無塵室環境需求
CLEAN BOOTH可滿足高跨距之強度需求,在不變更或干涉原有潔凈室系統(clean room system)條件下增設。潔凈棚是跟隨著電子產業之升級,許多廠房在原有控制環境(control environment)或較低潔凈等級無塵室(Class 10,000)設施無法滿足潔凈度升級需求下,增設潔凈棚能達到從10級到10,000級的各等級潔凈度。適用食品工場填充、包裝。半導體電子生產輔助線或精密器材之生產。
十萬級潔凈棚特點
1、輕量化設計的鋁合金骨架,可安裝滑輪以便輕易移動。
2、耐荷重、耐蝕、耐磨性高。
3、現場可快速安裝及拆解。
4、抗靜電表面處理。
5、承接頭可貫穿管路及電源線。
6、氣密結構以保持高潔凈度。
7、彈性大擴充性高可配合既有空間及系統。
8、可從原系統擴充延伸。
9、維修簡便。
10、潔凈度復原快速。
11、因工期短且原系統無需更動可降低建造成本。
12、因應大形機臺,長跨距型模組可達6米。

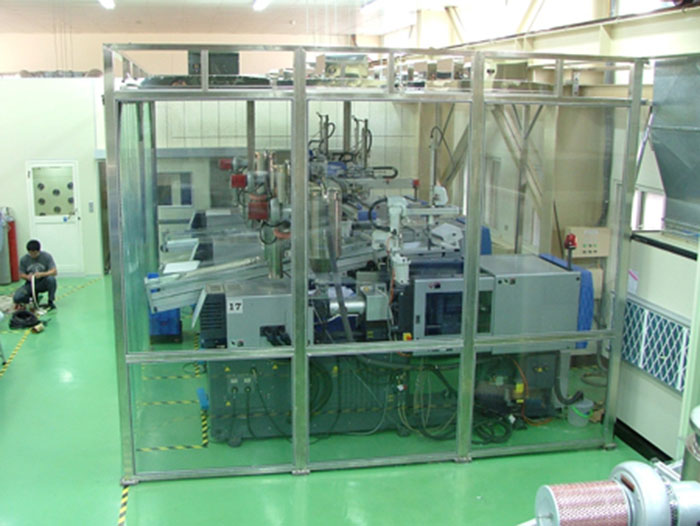

13、可配合機臺建構成mini-environment?。
十萬級潔凈棚由FFU及
高效過濾器放置在由放在不銹網支架支撐棚架的托框上。頂部由盲板鋪蓋,密縫嚴密,四周用防靜電簾圍縫,四周底部利用正壓自然排風等形式,使潔凈棚區內達到潔凈度。潔凈棚其具有安裝快速、施工周期短、價格低廉、移動方便等特點,如流水線作業區域,高精確度產品組裝區。
十萬級潔凈棚材料:

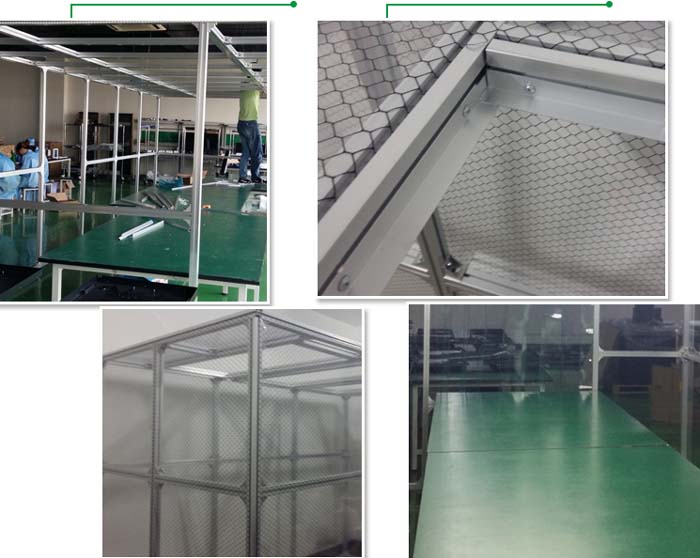

潔凈棚的框架一般有三種:不銹鋼方通,鐵方通,鋁型材。
潔凈棚頂部材料一般有三種:不銹鋼板,冷軋鋼板噴塑,防靜電網格圍簾,(防靜電)亞克力板。
潔凈送風部分,一般選擇FFU(FFU層流送風單元)
潔凈棚的圍護材料一般包括:防靜電圍簾,(防靜電)亞克力板。
十萬級潔凈棚整體結構:
鐵方通烤漆,不銹鋼,陽極擠壓鋁管框架,2.0毫米可拆卸防靜電乙烯條FRT門簾乙烯基外殼和0.3mm防靜電窗簾。
潔凈度等級:100000級
過濾效率:HEPA 99.99%,0.3微米 ULPA 99.9999%,0.13微米
風速(米/秒):0.35?0.50米/秒
電源供應器:AC 220V 50/60HZ;1φ3φ
可自定義大小和尺寸,從1級到100000級潔凈度等級。
