FFU風機過濾機組使用說明書
很多朋友問我要FFU風機過濾機組使用說明書,特些整理本文供下載參考。
ZJ-1175-575凈化單元特點:
1.FFU外形尺寸(mm):1175*575*320,外觀精美。2.百級FFU層流罩箱體和
高效過濾器采用分體式設計,安裝,更換高效更方便。3.百級FFU層流罩風機采用臺灣直驅式離心風機,工作時間長達10萬小時以上。
4.百級FFU并具有節能、計算機集中控制、運行穩定、噪聲低、數字化調整等特性。5.百級FFU采用獨特的風道風速均勻,整個出風面以0.45m/s-0.75m/s風速均勻送出。
6.百級FFU殼體可選用鏡面不銹鋼、鍍鋁鋅板、冷板靜電噴塑制做美觀大方。7.FFU出廠前均按美國聯邦標準(209E)用激光粒子計數器逐臺掃描檢測,確保質量。
8.FFU適用于10~100000級無塵車間,便于整體運行集中控制。
FFU風機過濾機組介紹:
FFU風機過濾機組簡稱FFU,又叫風機過濾器單元,
FFU凈化單元是一種自帶動力、具有過濾功效的模塊化的末端送風裝置 。

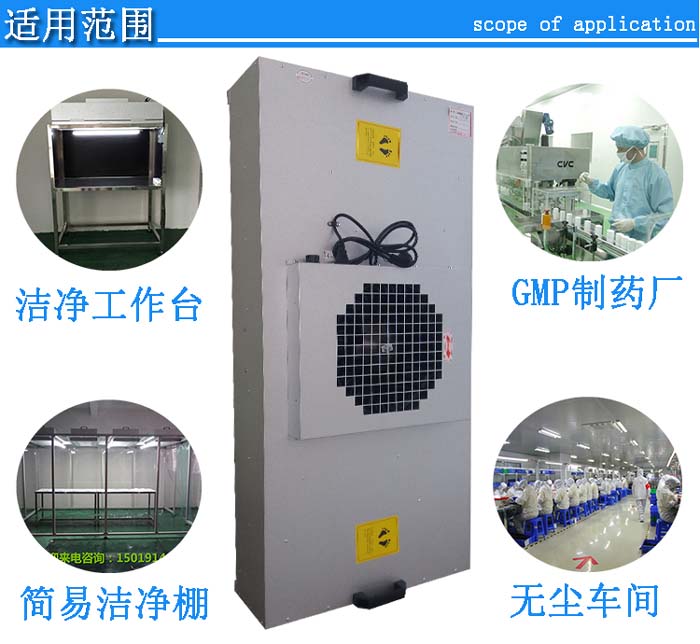

風機從 FFU 頂部將空氣吸入并經 HEPA 過濾,過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。廣泛用于半導體、液晶制造業、電子、生物制藥.等行業 。
說明:箱體可采用覆鋁鋅板、冷軋鋼板烤漆、SUS304不銹鋼制作,高效一般分為H13、H14,控制方式有單臺控制和群控兩種,如有其它要求請聯系我們。

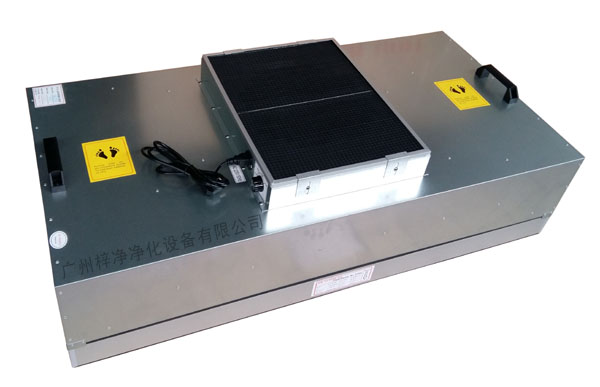

覆鋁鋅板FFU凈化單元
● 使用環境
周圍溫度:5℃~40℃
濕度:低于 85%RH(沒有濕氣凝結狀態下)
周圍空氣:一般室內空氣
清凈度:100-10 級
請避免連續反復 ON/OFF 操作機體如果在未符合上述條件的環境下使用風機濾網機組,將會影響制品性能,并可能會發生電氣短路現象,造成電氣部件損壞,縮短制品使用壽命。為能安全且有效地使用風機過濾器單元請參閱第 4 頁的〝重要安全事項〞。

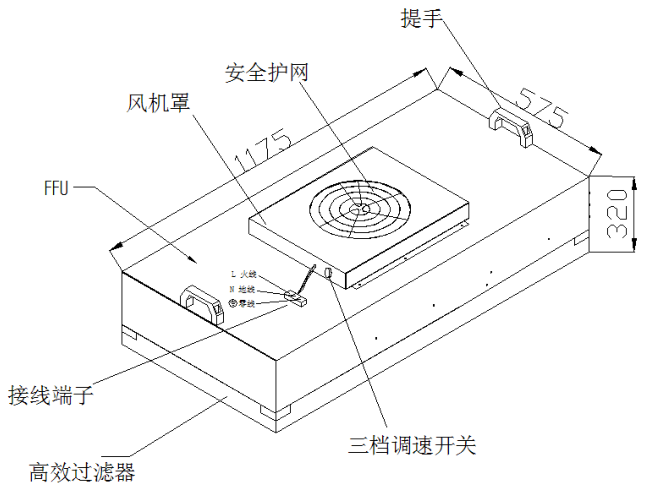

FFU結構及特點圖
(1) 主要部件
FFU主要部件包括初效濾網,外殼,風機系統,高效濾網等。
1 2-1 安裝使用環境
● 風機過濾器單元的安裝應遠離加熱器、火爐或其它熱源。
● 設置風機過濾器單元場所不可放置易燃物,以免發生火災。
● 請勿在機體附近使用具爆炸性或揮發性的化學物品,如果機體吸入這些化學物品將有可能會導致火災或爆炸等事故發生。
● 請勿于機體附近使用含硫酸、鹽酸、漂白劑及其它具腐蝕性化學藥品,如果使用這些化學藥品將有可能會導致機體腐蝕及損壞。
2 2-2 運送與安裝
● 請在風機過濾器單元包裝完好的狀態下搬運制品,搬運時務必保持水平,如果使用輕便推車等工具運送時,請選用車臺超過機體包裝寬度的推車。
● 機體安裝后,機體上方至少須預留 30 公分以上的空間,以利將來機體維修,未預留足夠的維修空間,機體將無法進行維修及部件更換。
● 試運轉前,請先拆除吸入口上及均流板下附著的保護膜。
3 2-3 安裝使用注意事項
● 風機過濾器單元安裝于無塵室時,請務必遵守下列指示
● 當進入無塵室時
請穿著防塵衣以免攜帶灰塵進入室內。
請以酒精清理工具以免攜帶灰塵進入室內。
請以酒精清理衣柜未保護處以免攜帶灰塵進入室內。
點檢時請使用防塵紙及原子筆作記錄以免再產生灰塵。

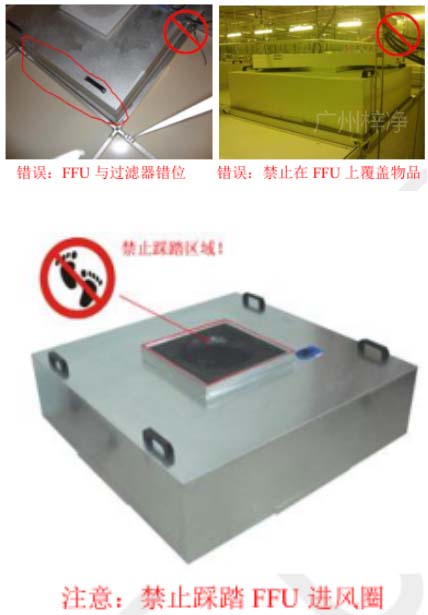

● 切勿直接重壓風機過濾器單元機體,以免造成機體變形。
● 請勿以沾濕的手操作機體,以免發生觸電危險。
● 請勿遮蔽機體吸入口及吹出口,機體吸入口及吹出口被遮蔽,將導致機體性能無法正常發揮,造成機體功能異常或電氣部件損壞。
● 實施第三種接地工事,以避免電擊產生之危險。
2. 重要安全事項
3-1 1 1 1 運轉前檢查事項
運轉前請先檢查下列注意事項:
● 機體外部電源是否連接,電源供應是否妥當。
● 機體接地工事是否已實施。
● 機體上方空氣吸入口及下方濾網的保護膜是否已取下。
3-2 2 2 2 運轉時注意事項
(1) 開始運轉
● 當電源開啟后,機體即開始運轉。
● 機體運轉后請確認是否有異常現象。
當有下列情形發生,機體無法正常運轉時,請向經銷服務人員反映。
● 機體內部有異物,機體離心風扇無法正常旋轉。
● 機體內部電線脫落,接頭松脫。
● 機體內部電氣部件,如過電源插頭、馬達損壞。
(2) 停止運轉
● 運轉后如發現異常現象,請即切斷電源,停止機體運轉。
4. 維修點檢
● 自購買日起進行定期檢查,請勿自行檢查,以免造成觸電或火災等事故發生。
● 除了維修人員外,請勿自行拆解、修理或變更規格,以免造成觸電或火災的發生。
● 當更換濾網等部件時,請注意不要損壞濾紙。
● 維修?點檢時,請務必先切斷電源,停止機器運轉后再實施,以免發生觸電或傷害危險。
● 當安裝?維修?點檢完成后,在機體起動前,請確定機體基礎穩固。
4-1 日常維護
每天工作開始之前請依表 2.點檢下列各項,當發現有不正常的情形,立即切斷電源并采取改正措施。
FFU日常維護包括馬達, 濾網,機體外觀有沒有損壞。
4-2 定期維護
使用風機過濾器單元一段時間后,因使用環境及使用狀況之差異,為了防止意外及確保風機過濾器單元的正常運轉,請務必實施下列定期點檢。
4-2.1 定期維護
(1)定期維護項目請依表 3.所示,對風機過濾器單元實施定期點檢,當部件壽命已至時,請立即進行部件更換。(部件壽命指一般使用狀況下之壽命,會因使用環境及使用狀況而有所差異)。
(2)當由于不可抗力(如地震、電擊…..等)或化學藥品的泄 漏 (腐蝕氣體…..等) 意外發生停機再啟動后,請務必實施相同的檢查。

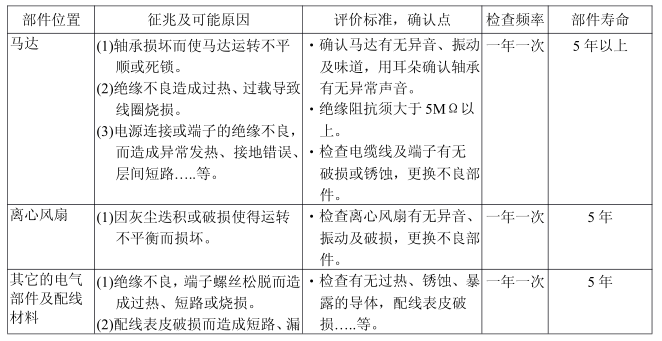

3. 定期維護項目
FFU定期維護項目包括馬達,風機,電氣部件等。表 4 消耗性部件的更換期間 ( 我司建議 )
FFU濾網更換周期表
4.2.2 點檢完成
點檢完成后,清潔工作場所及確認風機過濾器單元在正常運轉狀況;保留點檢報 告 ,當部件更換或機體更新時作為參考。
3 4-3 故障排除
若有以下現象發生,連絡本公司并告知機身編號、機型、電壓及不良現象(盡可能詳細) ,然后慎重的調查問題的起因及采取適合的改善措施。
FFU故障排除主要有馬達不運轉,或馬達扇頁與外殼刮擦。
● 非服務技術人員請勿拆解、修理或修改風機過濾器單元,以避免造成嚴重的意外,例如觸電或火災。
● 當需要更換服務備品時,請務必依本說明書中表 1.所列之部件名稱提供予服務人員。
● 任何未經認可之代用品,不僅可能會影響風機過濾器單元的性能,同時可能造成火災、觸電或其它危險。
