    FFU凈化單元安裝方法全面講解

    作者:admin    來源:廣州梓凈凈化設備有限公司     發布時間:2019-08-14 05:51:40    瀏覽量:4409
    FFU凈化單元安裝方法全面講解

    FFU凈化單元安裝方法其實有是很技巧的,FFU買回來怎么安裝,高效和FFU箱體是分開的,于是為難過很多沒有裝過FFU的朋友。一般來說FFU廠家在你沒有提出這個FFU凈化單元安裝問題之前也不會主動告訴你怎么安裝FFU,本文就來說一說幾種常見的FFU凈化單元安裝方法。

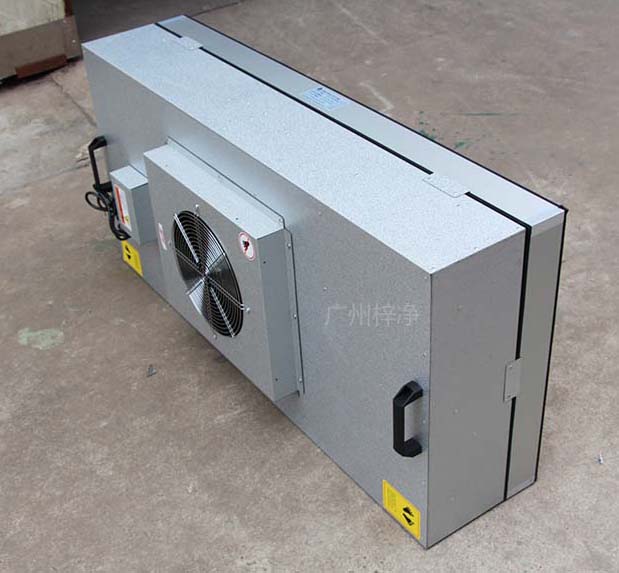

    FFU風機過濾單元

    一、如果潔凈室頂部可以站人、有承受力,安裝的FFU數量小,可以采用小h鋁或4字鋁或門料或自己在鈑金加工的地方做個框架,做成一個框架安裝在彩鋼板上,放上高效、然后放上FFU、接電、調整風速,FFU就安裝成功了,小h鋁或4字鋁凈化鋁材廠家一般都有這種鋁材。

    二、FFU安裝用吊頂龍骨,適用于滿布FFU、單臺或多臺FFU。

    三、下面主要講一下高效過濾器安裝條件、安裝事項等。

    1.高效過濾器安裝條件。

    1.1高效過濾器安裝前,必須對潔凈室進行全面清掃、擦凈,凈化空調系統內部如有積塵,應再次清掃、擦凈,達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器,則技術 夾層或吊頂內也應進行全面清掃、擦凈。

    1.2安裝時潔凈室內必須已經密閉,FFU安裝完畢并開始運行,凈化空調必須試運轉,連續運轉12小時以上,再次清掃、擦凈潔凈室后立即安裝高效過濾器。

    1.3潔凈室內保持清潔,無粉塵。所有龍骨已經安裝并調整水平。

    1.4安裝人員必須配備潔凈衣,潔凈手套以防人為的污染箱體及過濾器。

    1.5為確保高效過濾器的長期有效的工作,安裝環境不宜在油煙、多塵、潮濕的空氣中。過濾器盡量避免接觸水或其它腐蝕性液體,以免影響其使用效果。

    1.6建議每組安裝人員數量為6人。

    2.FFU及高效過濾器的卸貨及搬運注意事項。

    2.1FFU及高效過濾器出廠時已進行了多重保護包裝,卸貨時請使用叉車把整個托盤下貨。下貨應防止貨物傾倒,避免劇烈振動和碰撞。

    2.2設備卸貨后應放置干燥,通風的室內暫存,如只能在室外存放,則應蓋上篷布,避免雨淋進水。

    2.3由于高效過濾器使用超細玻璃纖維濾紙,濾料容易折斷損壞造成粒子泄漏。故拆包裝、搬運過程中不得傾倒或壓傷過濾器,防止劇烈振動和碰撞。
    拆包裝、搬運過程中不得傾倒或壓傷FFU過濾器,防止劇烈振動和碰撞

    2.4取出高效過濾器時,禁止使用小刀及尖物割劃包裝袋,以免劃到過濾器濾紙。
    禁止使用小刀及尖物割劃FFU高效過濾器包裝袋

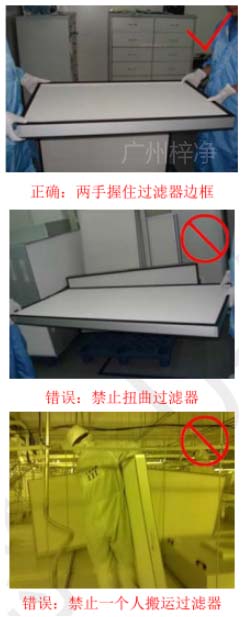

    2.5每片高效過濾器都應該由2人共同搬運,操作人員必須戴好手套,過程須輕拿輕放,兩手握住過濾器邊框,禁止手托過濾器保護網,禁止尖物接觸濾紙,禁止扭曲過濾器。
    每片高效過濾器都應該由2人共同搬運

    2.6過濾器不可層疊擺放,應橫向有序,靠墻整齊擺放于安裝內等候安裝。如下圖:
    過濾器不可層疊擺放,應橫向有序

    3. 高效過濾器的安裝注意事項。

    3.1高效過濾器在安裝前,必須對過濾器的外觀進行檢查,包括濾紙、密封墊片、框架有無破損,尺寸,技術性能是否符合設計要求,外觀或濾紙損壞嚴重的過濾順,應禁止安裝,拍照并反映給廠家進行處理。

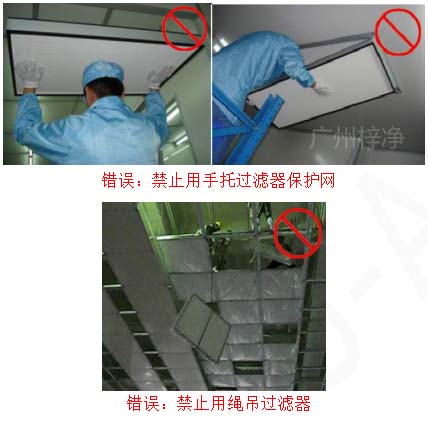

    3.2安裝時只能握過濾器邊框,輕拿輕放。防止劇烈振動和碰撞,嚴禁安裝人員手指或其 它工具接觸過濾器內部濾紙。

    安裝時只能握過濾器邊框,輕拿輕放

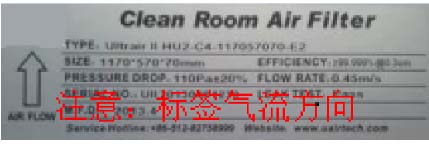

    3.3安裝過濾器時要注意方向,使過濾器邊框標識箭頭向外,即外框上箭頭應和氣流方向一致。
    FFU高效過濾器外框上箭頭應和氣流方向一致

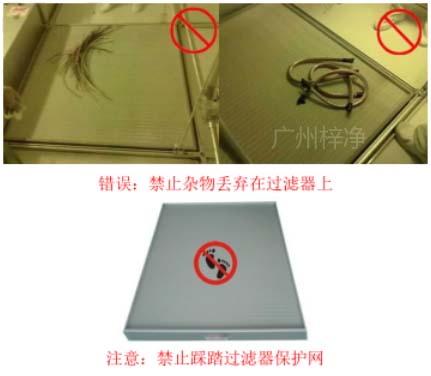

    3.4有安裝過程中不得踩踏過濾器保護網,禁止雜物丟棄在過濾器表面上。禁止踩踏過濾器保護網。
    不得踩踏過濾器保護網

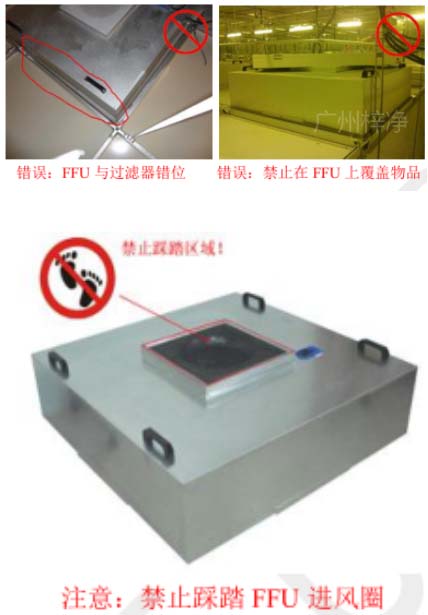

    3.5其它安裝注意事項:必須戴好手套,注意箱體割傷手指。FFU安裝應與過濾器對齊FFU箱體邊緣不得壓在過濾器上面,禁止在FFU上覆蓋物品;禁止踩踏FFU進風圈。
    FFU安裝應與過濾器對齊FFU箱體邊緣不得壓在過濾器上面
    四、FFU安裝流程:
    1、 FFU安裝程序
    1.1從運輸包裝箱中小心地取出高效過濾器,查看在運輸過程中是否有任何部件損壞。

    1.2取下塑料包裝袋,將FFU和高效過濾器放置在清潔的房間內。

    1.3安裝:把FFU及高效過濾器安裝在吊頂龍骨上。
    FFU及高效過濾器安裝在吊頂龍骨上

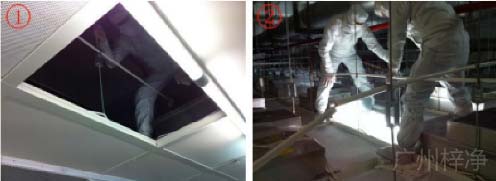

    1.3.1至少2人在待安裝FFU的吊頂天花上準備。
    安裝FFU準備

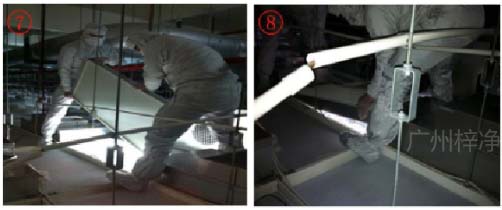

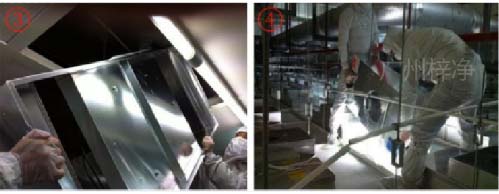

    1.3.2 2人運送FFU箱體至安裝位置龍骨下,由另外在梯子上的2人托起箱體,箱體與天花呈45度,穿過天花。吊頂天花上的人應手握把手,接過FFU箱 體平放于旁邊的吊頂天花上等候蓋上過濾器。

    FFU箱體平放于旁邊的吊頂天花上等候蓋上過濾器

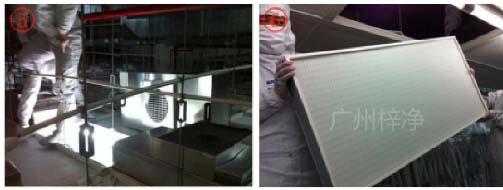

    1.3.3梯子上2人接過搬運人員遞過來的高效過濾器,雙手握住高效過濾器邊框,與天花呈45度,穿過天花,過程輕拿輕放,禁止觸碰過濾器表面。

    雙手握住高效過濾器邊框,與天花呈45度,穿過天花

    1.3.4吊頂天花人接過高效過濾器,對齊龍骨四邊平行放下,注意過濾器風向,出風面應朝下。

    對齊龍骨四邊平行放下FFU高效過濾器

    1.3.5把箱體對齊過濾器四周放下,過程輕拿輕放,注意不能讓箱體邊緣觸碰過濾器。

    1.4根據廠家提供電路圖和買方的電氣規章,使用電纜將風機單元連接到適當電壓的電源上。系統控制線路根據我司提供的分組平面圖,按組別進行連接。

    五、FFU強、弱電安裝流程:

    1、強電方面:輸入電源為單相220V交流電源(火線,地線,零線),每臺FFU的最大電流為1.7A。建議每個主電源線接8臺FFU,主電源線使用2.5平方毫米的銅芯線,最后,第@一臺FFU可以選用15A的插頭和插座接入強電橋架。如每一臺FFU都需要接一個插座, 可使用1.5平方毫米的銅芯線。

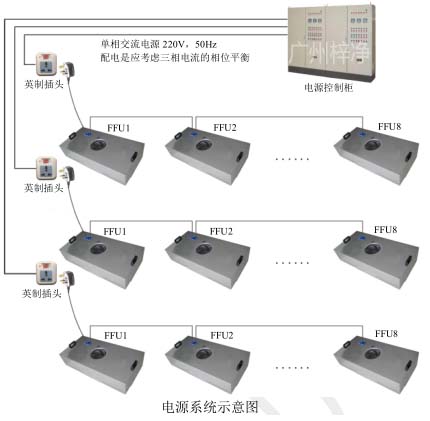

    FFU電源系統示意圖

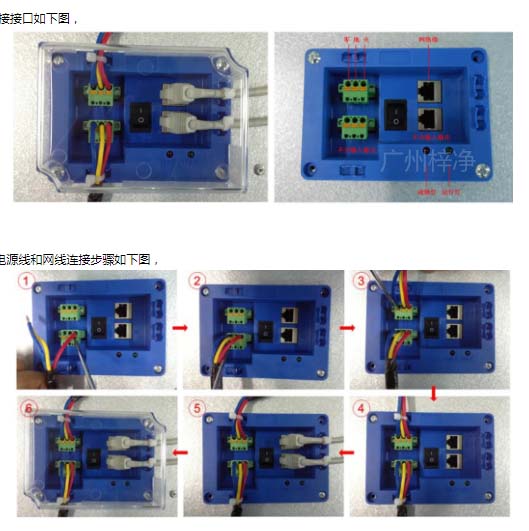

    1.1 FFU電氣連接接口如下圖,
    FFU電氣連接接口

    1.2 第臺FFU的電源線和網線連接步驟如上圖,

    2、弱電方面:FFU收集器(iFan7-Repeater)與FFU的連接,及FFU之間全部使用網線連接。

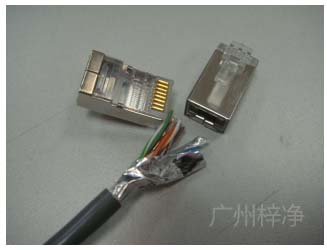

    2.1網絡線要求AMP六類或超六類屏蔽網線,水晶頭為AMP屏蔽水晶頭。
    FFU水晶頭為AMP屏蔽水晶頭

    2.2網絡線的壓制順序由左到右為,桔白,桔,藍白,藍,綠白,綠,褐白,褐。如下圖。

    網絡線的壓制順序由左到右

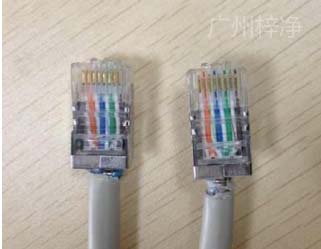

    2.3 網線壓制成平行網線,兩頭的水晶頭壓線順序從左到右一樣。如下圖:


    網線壓制成平行網線

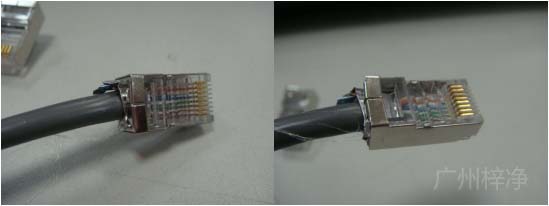

    2.4壓制網線時請注意要將網線中的鋁薄與水晶頭的金屬部分充分接觸,以達到屏蔽效果。 如下圖:

    3、 電源線及網絡線連接過程中的注意事項。

    3.1強電連接為了連接牢固,需要選用單芯的銅線,電線插入連接端子后不能有裸露部分。 為預防漏電并減少對數據傳輸的影響,FFU必須做好接地措施。

    3.2每個組必須是單獨的一路網絡線,組和組之間不能夠混接,每區的最后一組FFU不能連接到其他區的FFU中。每組內的須按地址編號順序連接,以利于FFU故障檢查,例如G01-F01=>G01-F02=>G01-F03=>...... G01-F31。

    網線中的鋁薄與水晶頭的金屬部分充分接觸

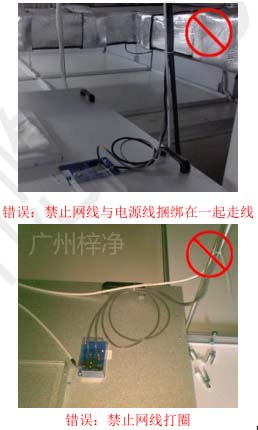

    3.3安裝電源線和網線時不能使蠻力,電源線和網線應固定好,以防施工中踢掉;強電線路和弱電線路在走線時需要盡量避免平行走線,平行走線過長也應該間距600mm以上, 以減少干擾;禁止網線過長并與電源線捆綁在一起走線。
    禁止網線過長并與電源線捆綁在一起走線

    3.4 在夾層上的相關施工注意保護好FFU和過濾器,保持箱體表面的清潔,注意預防FF進水,以避免損壞風機。

    3.5連接FFU電源線時應進行斷電操作,注意預防漏電發生電擊;所有FFU接好電源線后須做短路測試,測試通過后方能打開電源開關;更換過濾器時必須關掉電源后才能進行更換操作。
